一、概述
在電力系統中，異常過電壓主要如：操作過電壓、單相接地時產生的弧光過電壓和雷擊過電壓、諧振過電壓等，目前尚無針對這些過電壓的完整保護方案，系統本身的復雜性對過電壓有著重要的影響，針對目前中低壓系統過電壓防治的現狀，我公司研制生產的EYZG過電壓抑制柜可消除系統各類過電壓，提高系統的運行穩定運行。
EYZG過電壓抑制柜是我公司最新開發生產的新型產品，它是基于公司原有產品基礎上，廣泛征求用戶意見，該裝置能夠實時檢測記錄系統運行狀況，自動區分過壓故障、鐵磁諧振故障以及PT斷線、過壓、欠壓報警功能，通過RS-485通訊接把現場裝置的信息傳送至后臺監控系統，適用于無人職守變電站。
二、 工作環境
環境溫度：－30℃～＋50℃；
海拔高度：≤2000m（高原型：≤4000m）；
環境濕度：90%；
抗震能力: 8級
三、裝置主要參數
額定頻率：50Hz～60Hz
系統電壓：6kV、10kV、35kV
控制電壓：AC/DC 220V；AC/DC 110V
功率損耗：≤30W（控制器）
通訊接口：RS-485
四、裝置特點
■. 吸收大能量的系統過電壓；
■. 取代了PT柜、具有消諧、過電壓、低電壓、斷線報警等保護功能。性?xún)r(jià)比高；
■. 有效的抑制通過PT的沖擊電流，保護PT和熔斷器的安全問題。
■. 實時監控系統狀態，對出現的異常運行狀態做出準備判斷，并及時輸出相應的開關量接點信號。
■.具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
■.中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
五、工作原理
EYZG過電壓抑制柜采用我公司研制的專用元件大容量過電壓抑制器，能夠有效平緩過電壓的上升前沿并削平電壓尖峰，并能夠耐受過電壓產生的超大能量，它能有效抑制雷電過電壓和其它電壓的尖峰，緩和過電壓的波頭和陡度，并能夠吸收大量的能量。
EYZG過電壓抑制柜在正常運作時，柜內智能微機控制器裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振等現象，智能微機控制器通過對電壓互感器PT的二次過電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力實現快速顯示，遠程通信等功能。

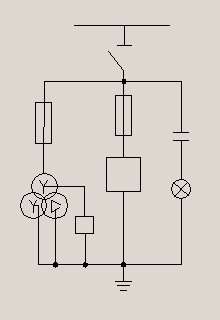

六、 上圖符號及型號定義
系統電壓：3、6、10、20、35（KV）
七、訂貨須知
■.訂貨時應提供：系統額定電壓、2mS方波通流容量、柜體尺寸和主母線排列方式及詳細接口尺寸
■.如有特殊要求應在訂貨時提出，額外附件和備件，應在訂貨時注明型號和所需的數量
■.裝置抵達后，可參照《使用說明書》進行安裝、操作和維護。
■.本公司對設備實行終身維修并長期提供備品備件。
