1．產品概述
長期以來，我國3～35kV系統的電網大多采用中性點不接地的運行方式，此類電網在發生單相接地時，非故障相的對地電壓將升高到線電壓，但系統的線電壓不變可以帶故障短時間運行，提高了該類電網的供電可靠性，但這種供電方式在單相接地電流較大時容易產生弧光接地過電壓和諧振過電壓，給供電設備造成了極大的危害。為此我公司研發的EYXH系列消弧消諧柜，利用目前已成熟的微機控制技術及相應的接地開關等組成一套自動系統，該產品在系統發生單相弧光接地時，將弧光接地轉化為金屬性接地，徹底消除弧光接地過電壓，同時將電網過電壓限制到系統允許的范圍之內，使3~35kV中性點非有效接地電網既保持了原系統的優點，又將各種類型的過電壓限制到盡可能低的水平，徹底解決了各種過電壓對設備及運行安全的威脅，提高了這類電網供電的可靠性。
2. 裝置主要特點
2.1消弧功能
2.2消諧功能
2.3過電壓保護功能
2.4代替PT柜功能
3. 型號說明及圖標
系統電壓：3 6 10 35（KV）
額定電流：63、80、100、125、160、200（Ａ）

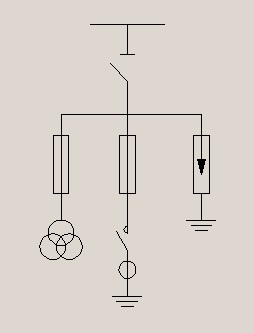

4.工作原理
4.1當系統發生故障時，微機控制器根據三相電壓和零序電壓的幅值信號進行計算處理，以判斷相別和故障的性質，根據故障性質微機控制器作出如下處理：
4.2系統發生金屬性單相接地、高阻接地、或發生PT斷線時，裝置均不動作控制器面板顯示出故障類型及相別，并輸出繼電器常開接點報警信號；
4.3系統發生弧光接地時消弧裝置在３0ms內令故障相真空接觸器快速合閘，迅速將弧光接地轉換為金屬型接地，同時對故障點的電容電流進行分流，進一步保證電弧的可靠熄滅，大大提高了系統運行的可靠性，為了保證裝置自身和系統的安全，消弧裝置帶有高壓限流熔斷器做為后備保護。
5.裝置的主要功能
5.1裝置核心控制器采用雙CPU控制，能實現遠程操控功能，滿足無人值班變電所要求.
5.2裝置中裝設大能量過電壓保護器，具有消除雷電過電壓及操作過電壓保護功能.
5.3由于系統中有重要負載存在，消弧裝置動作后，自身能持續工作2個小時以上，以保證不停電的重要負載繼續帶電運行.
5.4具有單相直接接地選線報警功能
5.5裝置具有存儲不少于16次的事故記錄，便于查詢.
5.6裝置綜合性能優于國內同類產品.
5.7通信接口：RS-485，MODBUS規約
